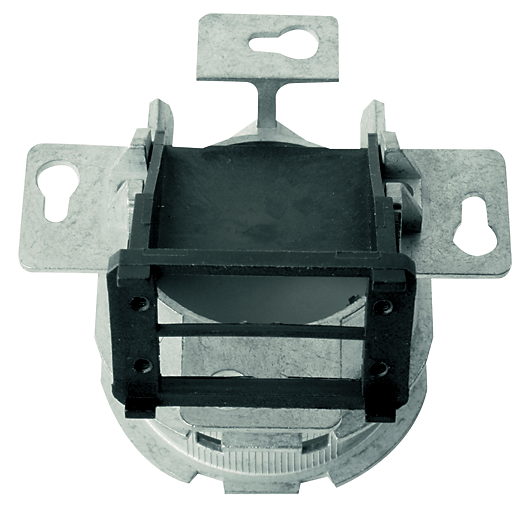

OAD/S, individuell
Produkt-Beschreibung
Die Vorteile eines Glasfaser-Netzwerkes können nur dann voll genutzt werden, wenn LWL-Kabel bis zum Arbeitsplatz verlegt sind (Fibre To The Desk). Netzwerkverkabelungen mit Lichtwellenleitern erfordern lösbare, wiederholgenaue und robuste Steckverbindungen zwischen den im Kanal verlegten LWL-Kabeln und dem Teilnehmeranschlusskabel. Die LWL-Kupplungen müssen in einer Wandauslassdose oder im Bodentank sicher und geschützt so montiert werden können, dass die Verbindungen einfach gesteckt und gelöst werden können und die LWL-Kabelführungen den zulässigen Mindestradius von 25 mm nicht unterschreiten.
Sind Spleißverbindungen mit Pigtail-Anschlüssen vorgesehen, müssen Ablagen für Spleiße und Reservelängen sowie Zugentlastungsmöglichkeiten existieren. Auch bei Verwendung von Breakout-Kabeln oder Mini-Breakoutkabeln sollten Zugentlastung und Biegeradienbegrenzung vorhanden sein; bei einfach aufgebauten Dosen, bestehend aus Abdeckungen und Kupplungsaufnahmen, sind diese Anforderungen nicht erfüllt.
Mit der OAD/S können bis zu zwei Teilnehmer mit verschiedenen Steckverbinderbauformen angeschlossen werden. Die Dose kann in den Wandkanal, in Unterputz-oder Aufputzdosen in beliebigen Einbaulagen montiert werden. Neben Simplex- und Duplexkabeln können auch Breakoutkabel und Mini-Breakoutkabel aufgenommen und zugentlastet werden.
Für Kabel- und Faserreserven steht ausreichend Wickelraum mit kontrollierter Radienbegrenzung zur Verfügung. Der Höhenausgleich und die Abmessung der Abdeckkappe mit 50x50 mm gewährleistet die Kombination mit den meisten gängigen Schalterprogrammen.
Leistungsmerkmale
Anschluss für max. zwei Teilnehmer
Zugentlastung mit Kabelbindern für ankommende Kabel aus beliebiger Richtung
Aufwickeltrommel für Faser- oder Kabelreserve mit gesichertem Wickelradius von mind. 25 mm
Einbau in genormte Wandkanal-, Unterputz- oder Hohlwanddosen mit Befestigungsspur 60 mm
Einbau in Aufputzgehäuse, als Zubehör lieferbar
Ausgang 20° zur Senkrechten schräg nach unten
Einbau von Kupplungen nach Bauform ST-Duplex, SC, SC-Duplex, MT-RJ, LC-Duplex oder E2000 Compact RJ
5 mm automatischer Höhenausgleich für Abdeckrahmen mit Ausschnitt nach DIN 49075 bzw. 50x50 mm
Kompatibel mit vielen gängigen Schalterprogrammen
Abdeckkappe in alpinweiß und perlweiß lieferbar
Beschriftungsfeld mit abnehmbarer Kunststoffabdeckung
Filter
Telegärtner: Abdeckrahmen 1-fach
Telegärtner: Abdeckrahmen 1-fach,
für UP-Montage, 80x80, alpinweiß, glänzend, AMJ45, UMJ45, Modulsystem AMJ/UMJ, OAD/S (VE 5)
Preis auf Anfrage
Telegärtner: Abdeckrahmen 1-fach
Telegärtner: Abdeckrahmen 1-fach,
für UP-Montage, 80x80, perlweiß RAL 1013, glänzend, AMJ45, UMJ45, Modulsystem AMJ/UMJ, VAD/B, VAD,OAD/S (VE 5)
Preis auf Anfrage

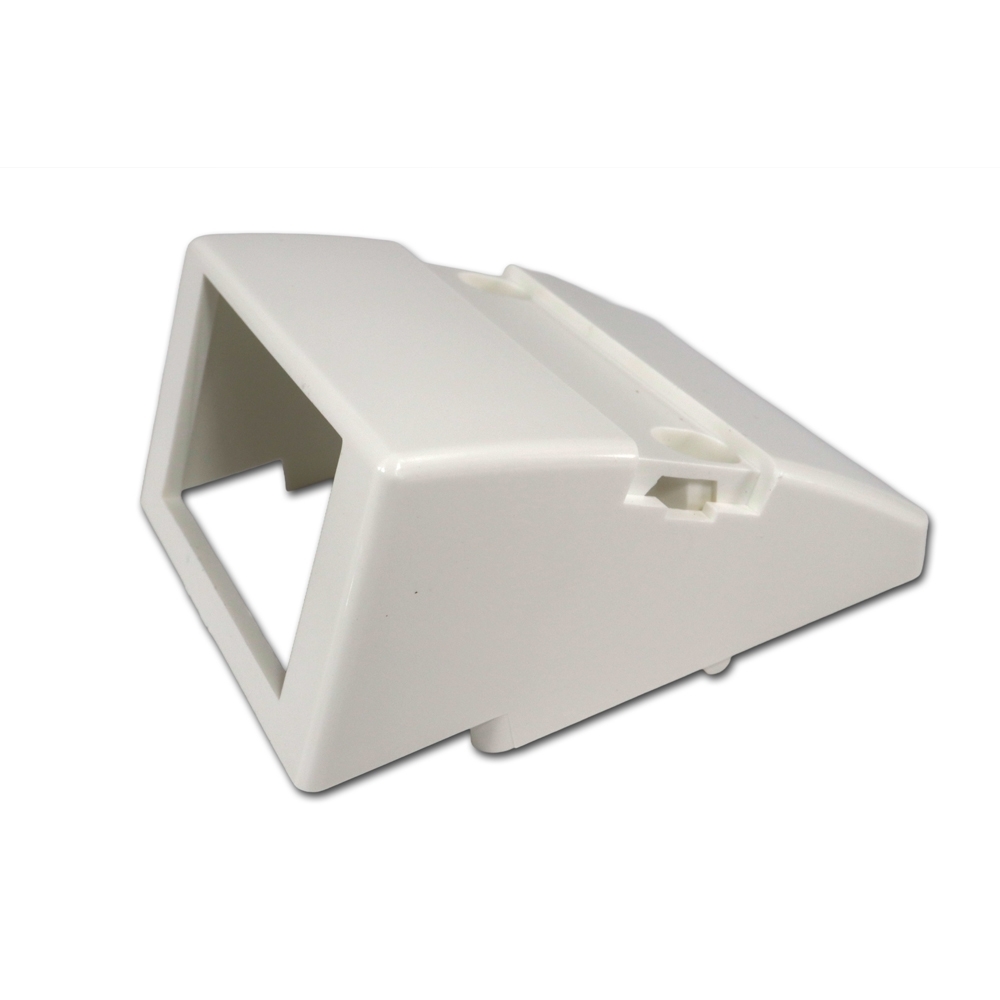

Telegärtner: LWL-Abdeckkappe für OAD/S
Telegärtner: LWL-Abdeckkappe für OAD/S,
Abdeckkappe mit Beschriftungsfeld und Transparentabdeckung, alpinweiß (VE 1)
Preis auf Anfrage
Telegärtner: LWL-Abdeckkappe OAD/S
Telegärtner: LWL-Abdeckkappe OAD/S,
Abdeckkappe mit Beschriftungsfeld und Transparentabdeckung, perlweiß RAL 1013 (VE 1)
Preis auf Anfrage
Telegärtner: LWL-Anschlußdose OAD/S 1xE2000 Com.
Telegärtner: LWL-Anschlußdose OAD/S 1xE2000 Com.,
Doseneinsatz für 1xE2000 Compact Kupplung (R&M)
Preis auf Anfrage
Telegärtner: LWL-Anschlußdose OAD/S 2x2000LAN
Telegärtner: LWL-Anschlußdose OAD/S 2x2000LAN,
Doseneinsatz für 2xE2000LAN Kupplungen (VE 1)
Preis auf Anfrage
Telegärtner: LWL-Anschlußdose OAD/S 2xLCD
Telegärtner: LWL-Anschlußdose OAD/S 2xLCD,
Doseneinsatz für 2xLCD (VE 1)
Preis auf Anfrage
Telegärtner: LWL-Anschlußdose OAD/S 2xMT-RJ
Telegärtner: LWL-Anschlußdose OAD/S 2xMT-RJ,
Doseneinsatz für 2xMT-RJ Buchse (VE 1)
Preis auf Anfrage
Telegärtner: LWL-Anschlußdose OAD/S 2xSC-D, EinzT.
Telegärtner: LWL-Anschlußdose OAD/S 2xSC-D, EinzT.,
Doseneinsatz für 2xSC-Duplex ode 2xST/SC-Duplex Adapter oder 2xST-Duplex (VE 1)
Preis auf Anfrage
Telegärtner: LWL-Anschlußdose OAD/S 2xSC, EinzT.
Telegärtner: LWL-Anschlußdose OAD/S 2xSC, EinzT.,
Doseneinsatz für 2xSC, 2xST/SC oder 2xMT-RJ Durchführungskupplungen (VE 1)
Preis auf Anfrage
